工業機器人運動學標定與軌跡規劃虛擬仿真實驗指導書

一、實驗設備與器材

1.計算機（Windows 及以上系統）

2.工業機器人運動學標定與軌跡規劃虛擬仿真軟件

3.實驗指導書、實驗報告模板

二、實驗內容與步驟

（一）實驗預習

1.預習D-H建模方法、正逆運動學、運動學標定、軌跡規劃基本理論。

2.熟悉虛擬仿真平臺界面、功能模塊與操作邏輯。

（二）模塊1：工業機器人D-H運動學建模

1.進入虛擬仿真平臺，選擇標準 6 自由度工業機器人模型。

2.依據連桿結構，依次定義各連桿D-H參數。

3.構建齊次變換矩陣，完成正運動學建模，驗證末端位姿計算結果。

4.輸入目標末端位姿，完成逆運動學求解，記錄各關節角度。

（三）模塊2：工業機器人運動學標定

1.建立名義模型：導入未補償的初始D-H參數模型。

2.誤差注入：在仿真系統中設置連桿長度、扭角、偏距、關節轉角誤差。

3.虛擬位姿測量：使用仿真激光跟蹤儀/視覺系統，采集機器人末端實際位姿。

4.誤差計算：對比理論位姿與實際位姿，計算位姿誤差e。

5.參數辨識：采用最小二乘法/卡爾曼濾波求解 D-H 參數誤差。

6.模型修正與補償：更新D-H參數，得到精確運動學模型。

7.標定驗證：對比標定前后定位誤差，驗證標定效果。

（四）模塊3：機器人軌跡規劃與仿真

1.選擇標定后的精確模型，設置軌跡規劃約束（速度、加速度、安全范圍）。

2.點到點軌跡規劃：設定起始點、目標點，完成關節空間軌跡規劃與仿真。

3.直線軌跡規劃：設定路徑點，完成笛卡爾空間直線軌跡生成與仿真。

4.圓弧軌跡規劃：設定起點、終點、中間點，完成圓弧軌跡規劃與仿真。

5.觀察軌跡平滑性、運動平穩性，記錄軌跡偏差。

（五）模塊4：實驗結果分析與優化

1.分析標定誤差、軌跡偏差產生原因。

2.優化 D-H 參數與軌跡規劃參數，提升運動精度與平滑度。

3.導出實驗數據，完成結果對比與總結。

三、實驗數據記錄

需記錄以下關鍵數據：

1.D-H 建模原始參數與修正后參數

2.標定前/后末端定位誤差值

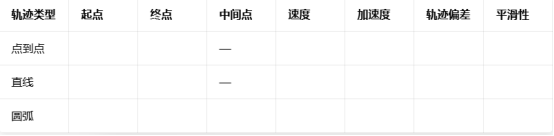

3.點到點、直線、圓弧軌跡規劃參數

4.軌跡偏差、運動時間、平穩性評價

5.誤差辨識與補償關鍵參數

四、實驗注意事項

1.實驗前必須完成理論預習，嚴格按照虛擬平臺操作規范執行步驟。

2.D-H 參數定義需準確，避免坐標系建立錯誤導致建模失敗。

3.誤差注入、參數辨識時合理設置數值，保證仿真結果有效。

4.軌跡規劃需設置合理速度、加速度，防止機器人超限運動。

5.如實記錄實驗數據，不得篡改，保證實驗真實性。

五、實驗報告要求

1.寫明實驗名稱、目的、原理、設備與步驟。

2.附上實驗原始數據、仿真截圖、誤差對比曲線。

3.分析運動學建模、標定、軌跡規劃中出現的問題及解決方法。

4.總結實驗收獲，闡述運動學標定與軌跡規劃在工業機器人工程應用中的意義。

5.提出實驗改進建議與拓展思考。

六、實驗考核方式

1.預習情況（10%）

2.虛擬仿真操作規范性與完成度（40%）

3.實驗數據記錄與分析（30%）

4.實驗報告質量（20%）
