工業機器人運動學標定與軌跡規劃虛擬仿真實驗原理

一、實驗總體原理

本虛擬仿真實驗以工業機器人串聯連桿運動學模型為基礎，先通過運動學標定修正機器人幾何參數誤差，再基于精確模型進行關節空間/笛卡爾空間軌跡規劃，最終在虛擬平臺上實現高精度、平滑、無碰撞的運動仿真，完成從“建模—標定—規劃—仿真驗證”的完整閉環。

二、工業機器人運動學建模原理

1.文字原理

工業機器人通常為串聯多剛體連桿機構，采用D-H 參數法（Denavit-Hartenberg） 建立連桿坐標系。

定義4個D-H參數：連桿長度a、連桿扭角α、連桿偏距d、關節轉角 θ。

通過齊次變換矩陣逐連桿相乘，得到正運動學方程：

已知末端位姿求解關節角，為逆運動學，是軌跡規劃的基礎。

三、運動學標定原理

1.文字原理

運動學標定的核心是辨識并修正 D-H 參數誤差，減小定位誤差。

誤差來源：加工裝配誤差、減速器間隙、連桿彈性變形、零位偏差等，導致名義模型與實際模型不一致。

標定流程：

測量機器人末端實際位姿；

建立誤差模型，計算名義位姿與實際位姿偏差；

通過最小二乘法 / 卡爾曼濾波辨識參數誤差；

修正 D-H 參數，完成誤差補償。

虛擬仿真中通過設定 “名義模型→誤差注入→測量→辨識→補償” 流程復現標定全過程。

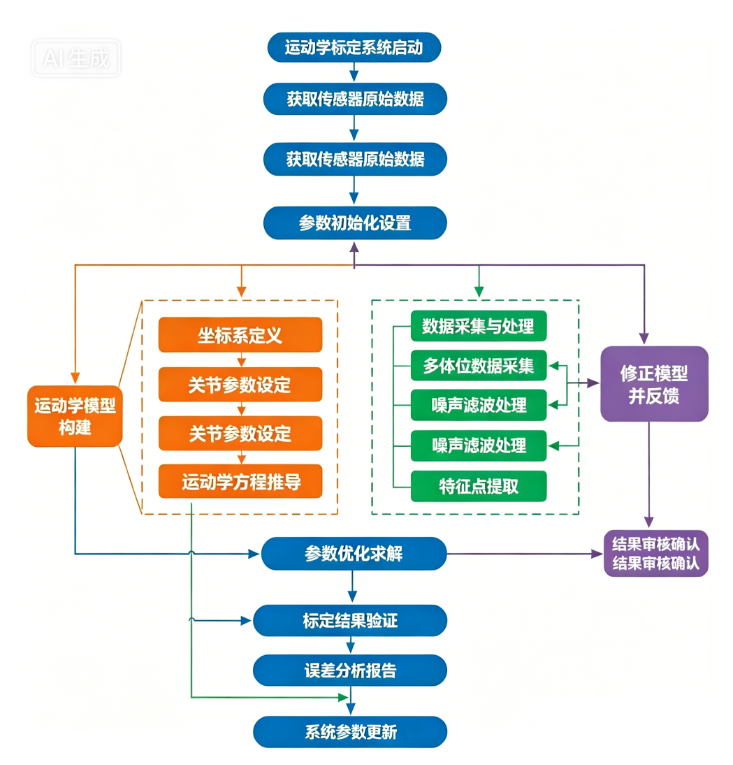

2.示意圖
